Как погружают шпунт Ларсена: способы, техника и этапы работ

Шпунт Ларсена погружают тремя основными способами: вибропогружением, статическим вдавливанием и ударной забивкой. Выбор зависит от грунтов, длины шпунтин и того, что стоит рядом с котлованом. Ниже — как устроен каждый способ, какая техника нужна, из каких этапов состоят работы и от чего зависит цена.

Способы погружения шпунта Ларсена

На практике большинство котлованов в Москве и области делают вибропогружением, а рядом с чувствительными зданиями — вдавливанием. Подробнее о вдавливании — на странице «Вдавливание шпунта Ларсена».

Какая техника нужна

Вибропогружатель на экскаваторе

Навесной вибропогружатель ставится на рукоять экскаватора вместо ковша. Боковой захват сам берёт шпунтину с земли и ставит её в точку погружения — отдельный кран не нужен. Подходит для шпунта до 12 м, стеснённых площадок и небольших объёмов.

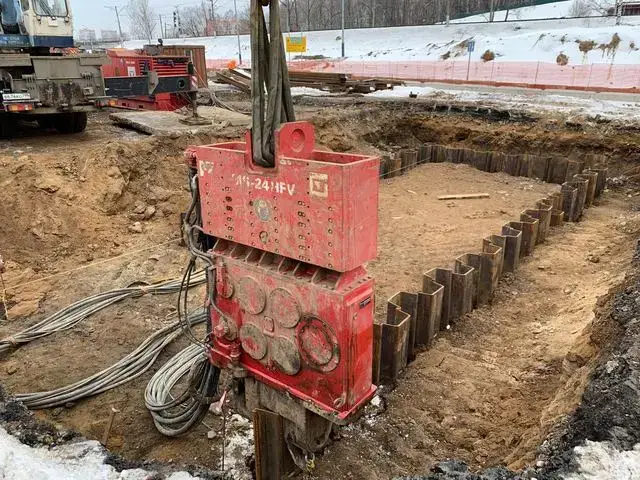

Вибропогружатель на кране

Подвесной вибропогружатель работает с крюка автокрана или гусеничного крана. Это вариант для длинного шпунта, плотных грунтов, больших объёмов и извлечения. Главная характеристика — эксцентриковый момент: чем он больше, тем длиннее и тяжелее элементы машина погрузит. Как подобрать модель под задачу — в разделе «Как подобрать вибропогружатель»; подбор у нас бесплатный.

Установка статического вдавливания

У «Амплитуды» своя установка Giken 150: шпунт длиной до 20 м, в плотных грунтах — с лидерным бурением.

Лидерное бурение

Если в грунте есть плотные прослойки, валуны или строительный мусор, по оси погружения заранее бурят скважины. Это снижает сопротивление и помогает избежать «отказа» шпунта. Подробнее — лидерное бурение.

Этапы работ по шагам

1. Выезд специалиста и обследование площадки. Смотрим подъезды, место для техники и складирования шпунта, соседние здания и сети. У нас выезд бесплатный и делается до договора.
2. Проект и ППР. Профиль и длина шпунта, глубина заделки ниже дна котлована, схема распорок или анкеров берутся из проекта ограждения. Исходные данные — инженерно-геологические изыскания.
3. Разбивка оси ограждения геодезистом по проекту.
4. Подготовка площадки: планировка, вынос или защита сетей в зоне работ, при необходимости — направляющая рамка (кондуктор), чтобы стенка шла ровно.
5. Доставка шпунта и раскладка у оси погружения.
6. Погружение «замок в замок». Каждую следующую шпунтину заводят замком в предыдущую. Первые шпунтины ставят особенно тщательно: от них зависит геометрия всей стенки.
7. Контроль вертикальности и отметок и ведение журнала погружения шпунта.
8. Обвязочный пояс, распорки или анкеры — по мере разработки котлована (монтаж распорной системы).
9. Извлечение шпунта после обратной засыпки пазух, если ограждение временное (извлечение шпунта).

От чего зависит скорость погружения

• Грунты. Пески и супеси проходятся быстро, плотные глины и грунты с включениями — медленнее; может понадобиться лидерное бурение.
• Длина и профиль. Длинный и тяжёлый шпунт (например, Л5-УМ — около 114 кг на метр) требует более мощной машины.
• Площадка. Стеснённые условия, сети и соседние здания замедляют работу.
• Организация. Шпунт заранее разложен, подъезды готовы — техника не простаивает.

Ориентир по нашей практике — до 25 т шпунта за смену одним комплектом техники в нормальных условиях. Точный график считаем по проекту и геологии.

Типичные проблемы и как их решают

Шпунт длиннее 12 м: стыковка

Если по проекту нужна шпунтина длиннее 12 м, её наращивают сваркой: встык с накладками. Стыковка нужна почти всегда, когда длина больше 12 м. Стоимость у нас — от 9 500 ₽ за стык с одной накладкой и от 12 000 ₽ с тремя накладками. Подробнее — сварка стыков шпунта.

Сколько стоит погружение шпунта

Итоговая цена зависит от объёма, длины шпунта, грунтов и условий площадки. Цены с НДС 22%. Как считается стоимость работ — на странице погружения и извлечения шпунта Ларсена; характеристики профилей — в таблице веса и размеров шпунта.

Частые вопросы

Можно ли погружать шпунт рядом с жилым домом?

Да. Для работы вплотную к зданиям используют статическое вдавливание — без вибрации и ударов. Решение принимают по результатам обследования и проекта.

На какую глубину погружают шпунт?

Глубину задаёт расчёт ограждения: глубина котлована плюс заделка шпунта ниже дна. Чаще всего применяют шпунтины 8–12 м, при большей длине — со стыковкой.

Нужен ли проект для погружения шпунта?

Да. Профиль, длину шпунта и схему крепления определяет проект ограждения котлована на основе инженерно-геологических изысканий.

Шпунт можно использовать повторно?

Да. После извлечения шпунт проверяют и используют снова — поэтому выгодна аренда шпунта или его обратный выкуп.
