Шпунт из трубы: погружение трубошпунта забуриванием
Погружение трубошпунта забуриванием, без удара и вибрации. Трубы от 219 до 1220 мм, глубина до 18 м.

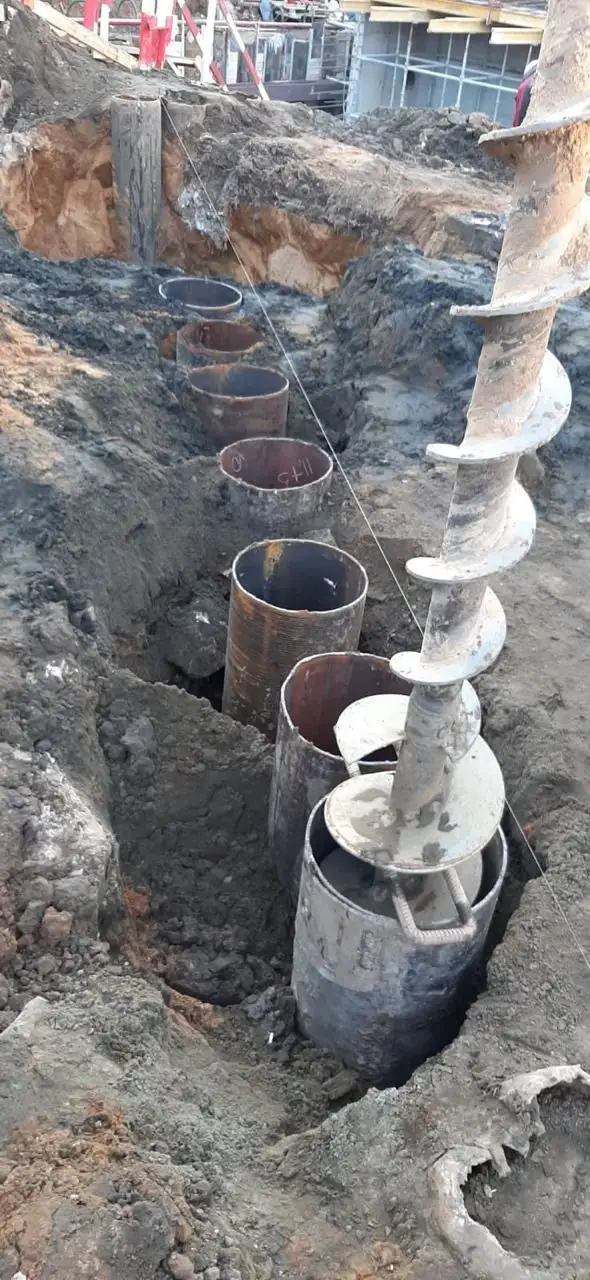

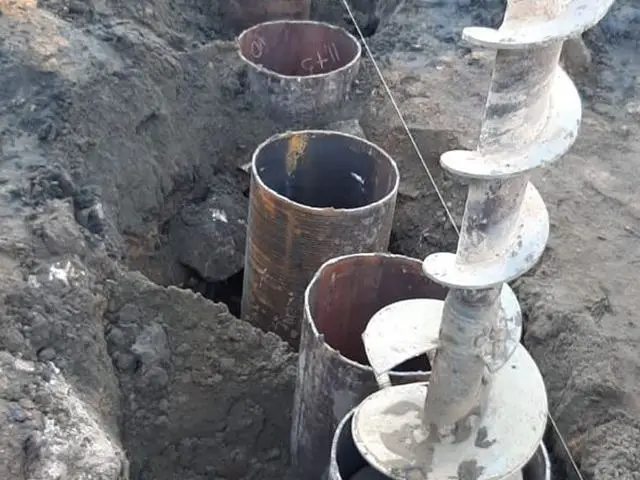

Шпунт из трубы — это ограждение котлована из стальных труб, погружённых в грунт вплотную или с шагом и соединённых между собой. В обиходе его называют трубошпунтом или трубчатым шпунтом. Мы погружаем его забуриванием: гидровращателем на базе экскаватора.
| 219–1220мм | диаметры труб |
|---|---|
| 18м | максимальная глубина погружения |
| 0удар | забуривание без удара и вибрации, рядом с домами и сетями |
Когда трубу выбирают вместо шпунта Ларсена
Шпунт Ларсена — рабочая лошадка, и в большинстве котлованов ставим именно его. Но есть ситуации, где труба решает задачу, а Ларсен нет.
- Плотные и насыщенные включениями грунты.Там, где шпунт Ларсена упирается и идёт с отказом, труба забуривается: грунт разрабатывается вращателем, а не продавливается.
- Работа рядом с существующей застройкой.Забуривание не даёт ударной и вибрационной нагрузки на соседние здания и подземные коммуникации. Вибропогружение в таких условиях часто просто не согласуют.
- Большая глубина и большие нагрузки.Труба работает и как ограждение, и как несущий элемент — жёсткость сечения выше, чем у шпунтового профиля сопоставимой массы.
- Ограждение, которое остаётся в теле сооружения.Извлекать трубу не обязательно: она может стать частью конструкции.
Чем мы это делаем
Погружение ведём забуриванием, установка собрана на нашей технике:

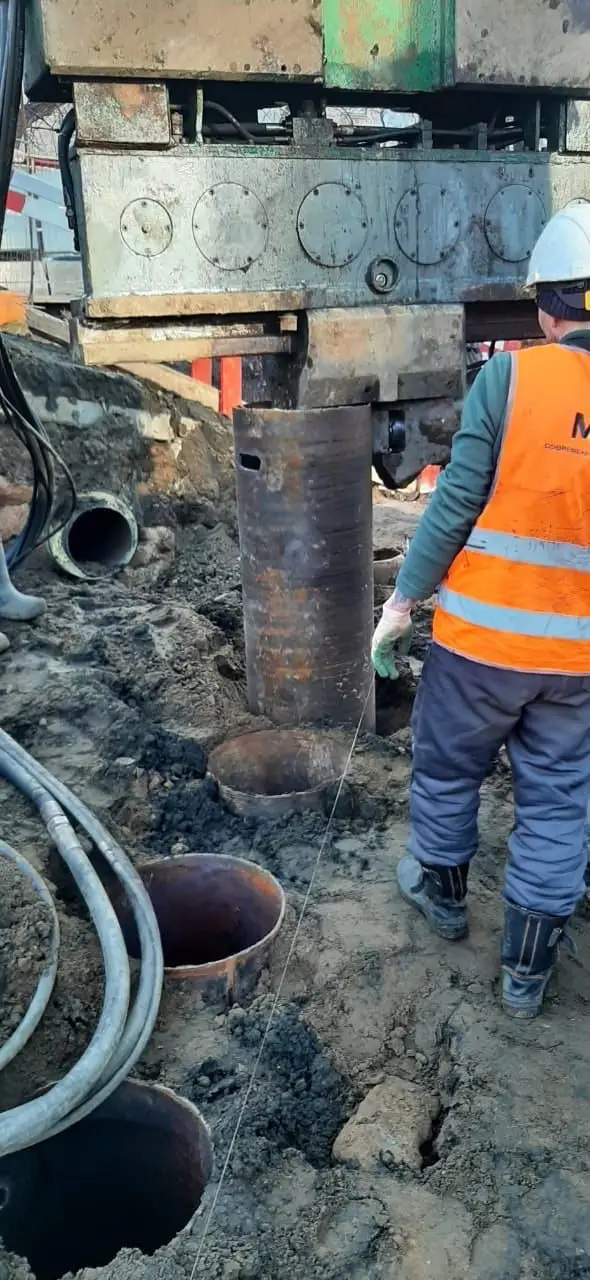

- рабочий органВращатель Hydra T8000разрабатывает грунт и задавливает трубу.
- базовая машинаЭкскаватор Komatsu PC300несёт вращатель.
Такая связка даёт то, ради чего трубу и берут: погружение без удара и без вибрации, с контролем вертикальности, в том числе в стеснённых условиях.
Диаметры и глубина
- ØДиаметры труб: от 219 до 1220 мм.
- HГлубина погружения: до 18 метров.
Ходовые диаметры: 219, 245, 273, 325, 377, 426, 530, 630, 720, 820, 920, 1020, 1220 мм.
Диаметр и толщину стенки подбираем расчётом под глубину котлована, грунты и нагрузки: чем глубже котлован и слабее грунт, тем больше нужен момент сопротивления сечения. Если нужного размера нет в наличии, поставляем трубу под объект.
Труба или Ларсен: короткое сравнение
| Шпунт из трубы | Шпунт Ларсена | |
|---|---|---|
| Способ погружения | забуривание вращателем | вибропогружение |
| Нагрузка на соседние здания | минимальная | вибрация, часто требует согласований |
| Плотные грунты с включениями | проходит | возможен отказ |
| Водонепроницаемость стенки | требует заполнения промежутков | замковое соединение |
| Скорость на простом грунте | ниже | выше |
| Стоимость погонного метра | выше | ниже |
| Может остаться в конструкции | да | обычно извлекается |
Если объект простой и грунты рабочие — честнее поставить Ларсен, он быстрее и дешевле. Труба нужна там, где Ларсен не проходит по грунту или по согласованиям. Подробнее — на странице шпунтовых работ и в каталоге шпунта Ларсена.
Что входит в работу
- Выезд на объект и оценка грунтовых условий.
- Подбор диаметра и стенки трубы под расчётные нагрузки.
- Поставка трубы на объект.

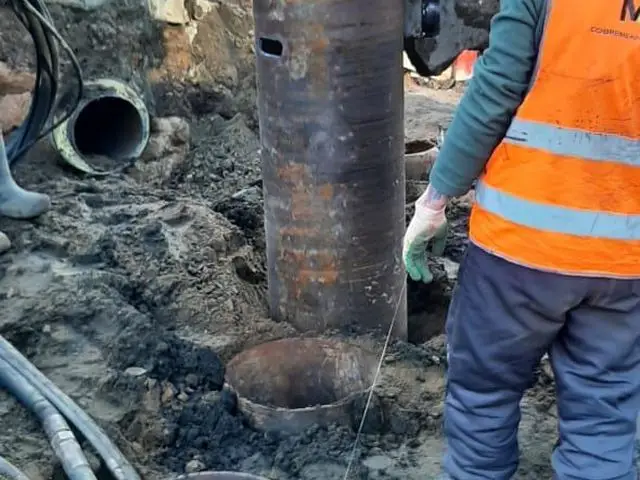

- Погружение забуриванием, с контролем вертикальности.
- При необходимости — обвязка, распорная система или анкерное крепление.
Обсудить объект
Пришлите геологию и габариты котлована — посчитаем и скажем прямо, нужна здесь труба или задача закрывается шпунтом Ларсена дешевле.
