Характеристики шпунта AZ 13-770
| Параметр | Значение |
|---|---|
| Вес 1 погонного метра | 76,1 кг |
| Вес 1 м² стенки | 99 кг |
| Метров в 1 тонне | ≈ 13,1 м |
| Рабочая ширина | 770 мм |
| Толщина стенки | 9,0 мм |
| Момент сопротивления 1 м стенки | 1 300 см³/м |
| Стандарт | EN 10248 |
Вес шпунта AZ 13-770 по длине
| Длина шпунтины | Вес 1 шт. | Штук в 20 т |
|---|---|---|
| 6 м | 457 кг | 43 |
| 8 м | 609 кг | 32 |
| 10 м | 761 кг | 26 |
| 12 м | 913 кг | 21 |
| 14 м | 1 065 кг | 18 |
| 16 м | 1 218 кг | 16 |
| 18 м | 1 370 кг | 14 |
Как посчитать шпунт AZ 13-770 на котлован: длина ограждения (м) ÷ 0,770 = число шпунтин; × длина шпунтины × 76,1 кг. Сравнить с другими профилями — таблица веса и размеров шпунта Ларсена. Подберём профиль под ваш котлован — пришлите проект на расчёт.
О шпунте AZ 13-770

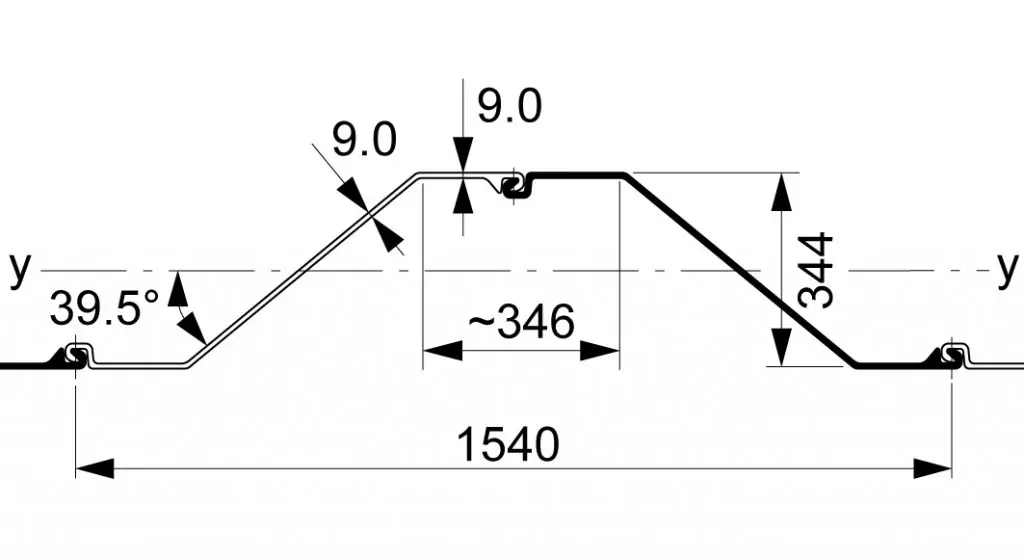

Особенностями шпунта Ларсена AZ13-770 в отличие от других видов является широкая Z-образная форма профиля, образующая жёсткую шпунтовую сваю.
Она производится из отборной углеродистой стали, имеет округлые кромки, позволяющие обеспечивать жёсткое сцепление свай друг с другом, создавая высокопрочные герметичные конструкции.
Может держать котлован 3 - 4 метра без распорной системы. (Нужно делать расчеты).
Характеристики шпунта Ларсена AZ13-770 с хорошим моментом инерции, заметно меньшим прогибом и отличной устойчивостью к коррозии, а также особенностью конструкции, которая заключается в увеличенной ширине профиля, а значит, и с меньшим количеством соединений предоставляют возможности широкого применения.
- Этот шпунт долговечен, быстро монтируется и считается наиболее экономичным для возведения конструкций с незначительными нагрузками.
- Этот вид шпунтовых свай широко используются при строительстве гидросооружений различного типа.
Купить шпунт Ларсена AZ13-770 можно для укрепления стен котлованом строительных площадок, тоннелей, береговых линий.
Благодаря своим прочностным и антикоррозийным характеристикам сваи этого типа выдерживают до десяти погружений.
