Монтаж распорной системы и обвязка котлованов

Установка распорной системы для котлованов

В большинстве случаев для строительства зданий и неглубоко залегающих подземных сооружений необходимо устраивать котлован. Нередко они достигают большой глубины. Важно предотвратить обрушение стенок, чтобы обеспечить безопасность работников и сохранность конструкций и оборудования. Для надежного удержания отвесных стен используется монтаж распорной системы, которые подпирают ограждения.

Потребность в обустройстве шпунтового ограждения котлована возникает в связи с тем, что при устройстве котлована происходит нарушение пластов грунта из-за выемки части земли. Соседние пласты давят на стенки, которые начинают осыпаться на площадку. Кроме того, устройство глубокого котлована может привести к его затоплению грунтовыми водами. Но, стоит понимать, что для сдерживания внешнего воздействия этого может быть недостаточно, ведь под давлением она может просто опрокинуться. Чтобы избежать такого неприятного происшествия выполняется укрепление ограждения.

Компания «Амплитуда» специализируется на поставке шпунта, а также на обустройстве шпунтового ограждения любой сложности. Заказать работы по установке ограждения и установке распорной системы для укрепления стенки вы можете на сайте нашей компании. Предлагаем самые выгодные условия сотрудничества, выполнение работ на строительных площадках на территории Москвы, Московской области, а также всей России по доступной стоимости даже в сжатые сроки.

Основные виды систем удержания земляных откосов

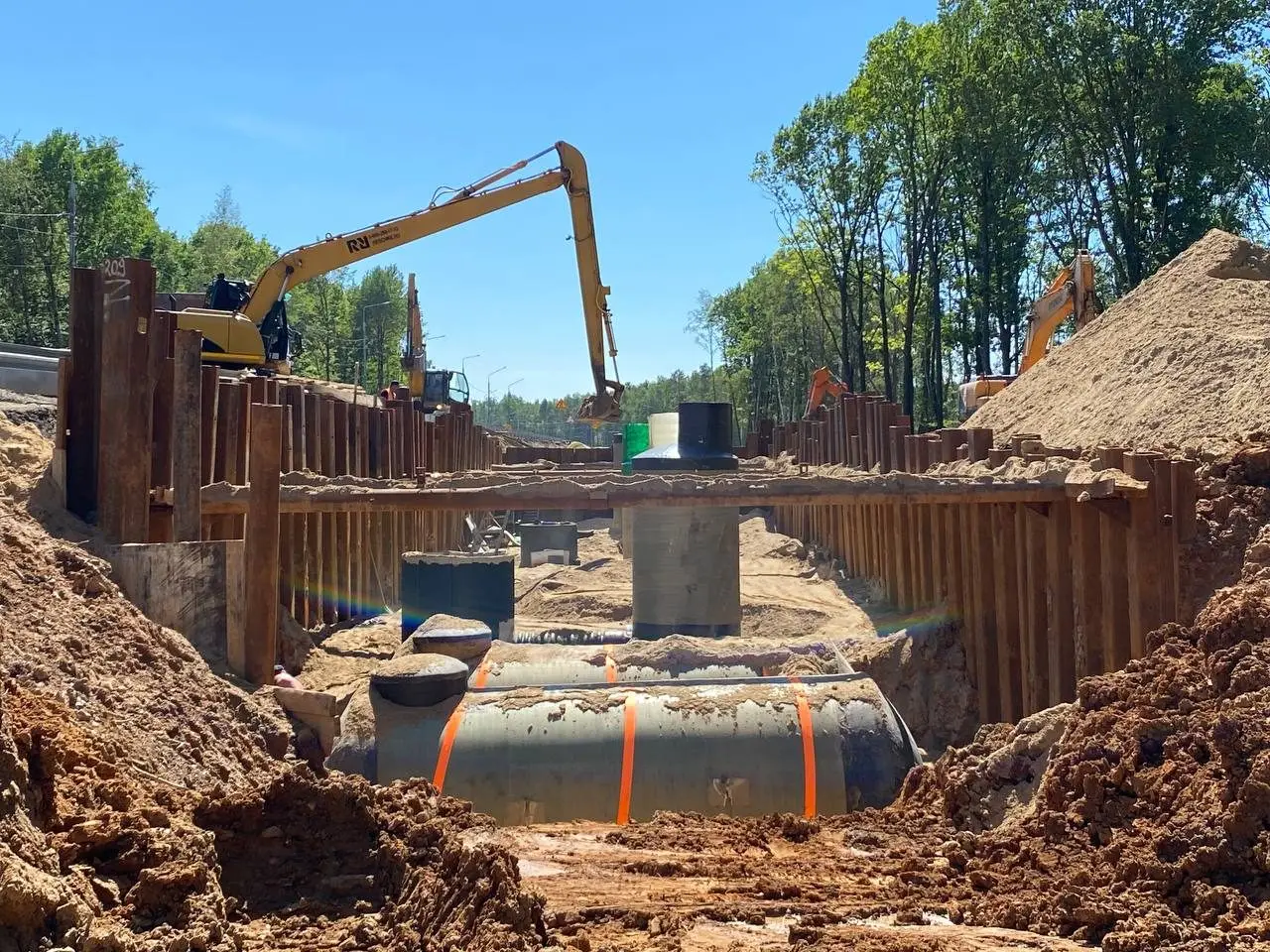

Шпунтовое ограждение – это сооружение сплошной стенки из свай, которые сцепляются друг с другом пазогребневыми замками. Чаще всего для этих работ используется шпунт Ларсена, но для сложного грунта, при обустройстве глубокого котлована лучше использовать трубошпрунты – стальные трубы большого диаметра.

Есть несколько методов обеспечения безопасности фундаментных работ. Сейчас в основном применяется распорная система шпунтового ограждения. Способ отличается простотой и надежностью, монтаж занимает немного времени. Для подкрепления откосов используются многоразовые шпунты. Они представляют собой стальные профилированные балки с замком на торце. Укрепление (при необходимости) осуществляется с помощью горизонтальных балок или труб.

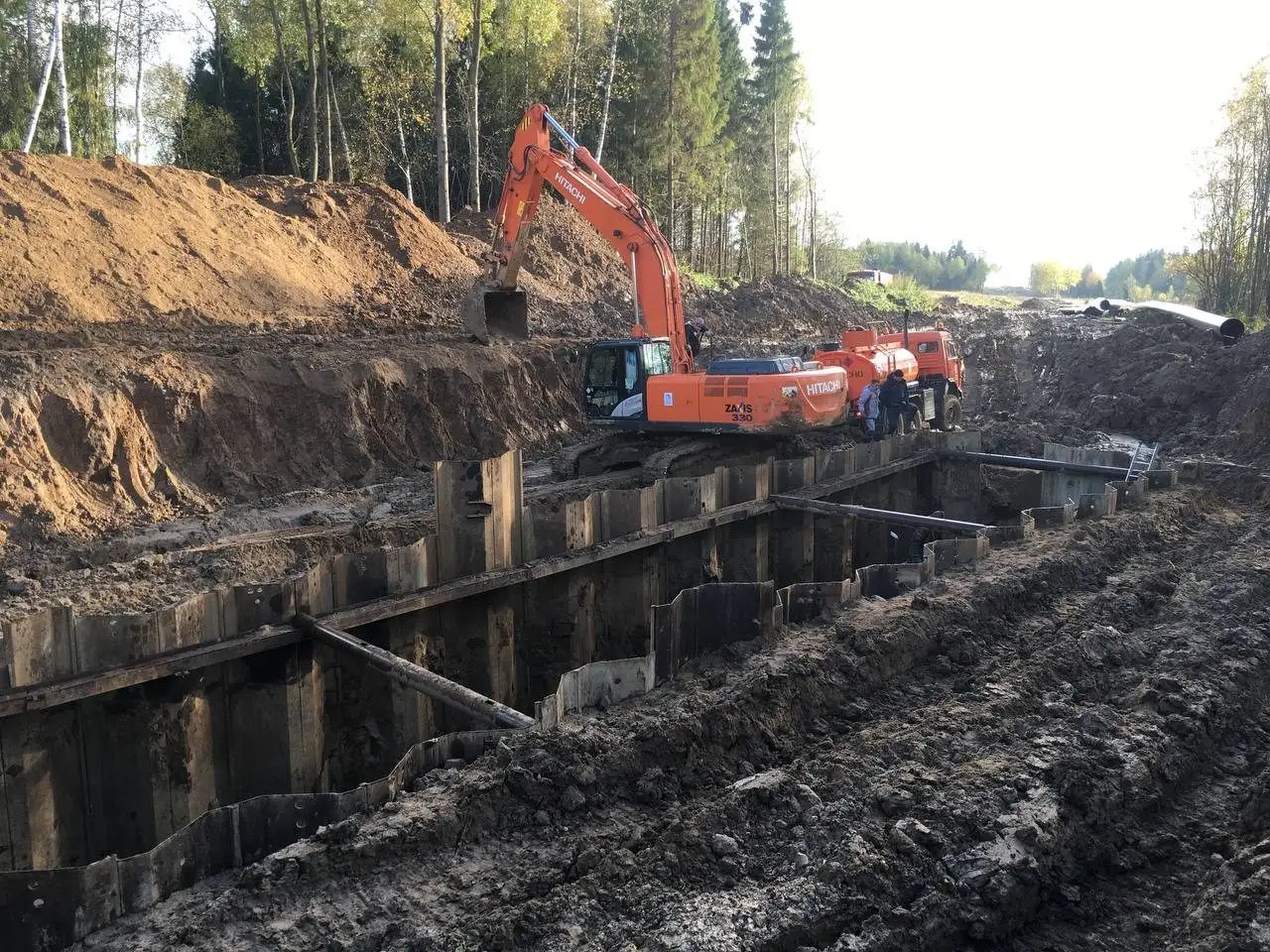

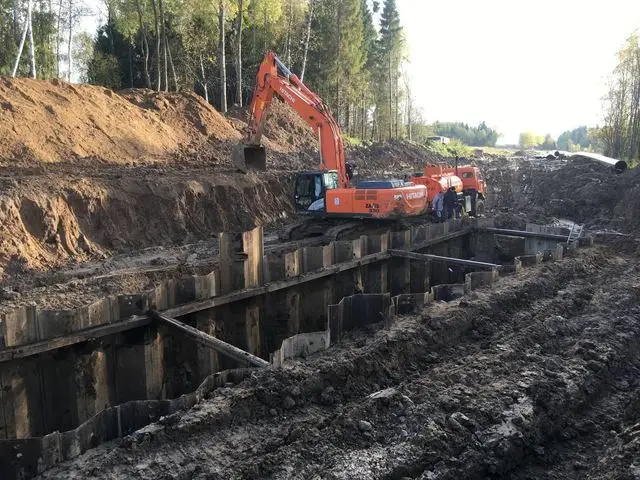

Балки монтируются вплотную к стенкам, соединяясь в единую конструкцию замками. Для удержания их и противодействия давлению со стороны грунта выполняется обвязка с установкой распорных балок. В зависимости от величины выемки распоры могут упираться либо в противоположные стены, либо в заглубленные в дно выемки сваи.

Для ответственных задач чаще всего используются:

• Л5-УМ;
• ЕСО 618;
• Л5;
• Л4;
• GU22N;
• AZ 18-700;
• VL606A;
• AZ 13-700;

Марка AZ отличается повышенной прочностью. Именно поэтому AZ используется для работы в самых сложных местностях. Кроме того, AZ имеет увеличенную ширину шпутин, позволяющую сократить необходимое количество замковых соединений.

Кроме использования шпунтовых конструкций, могут применяться строительные откосы (для временных конструкций), анкера и свайно-ростверковые комплексы.

Особенности укрепления

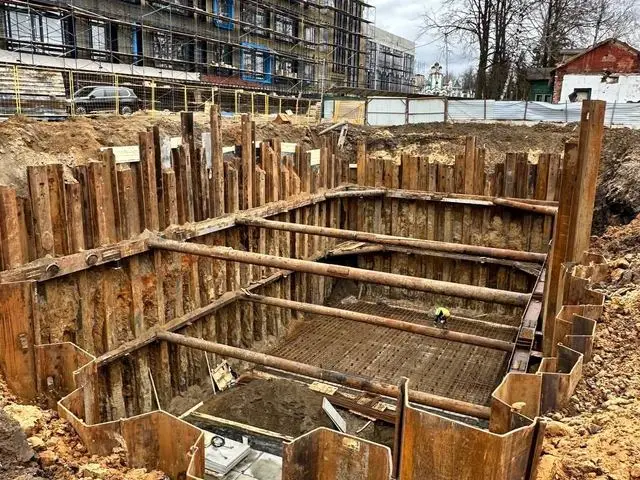

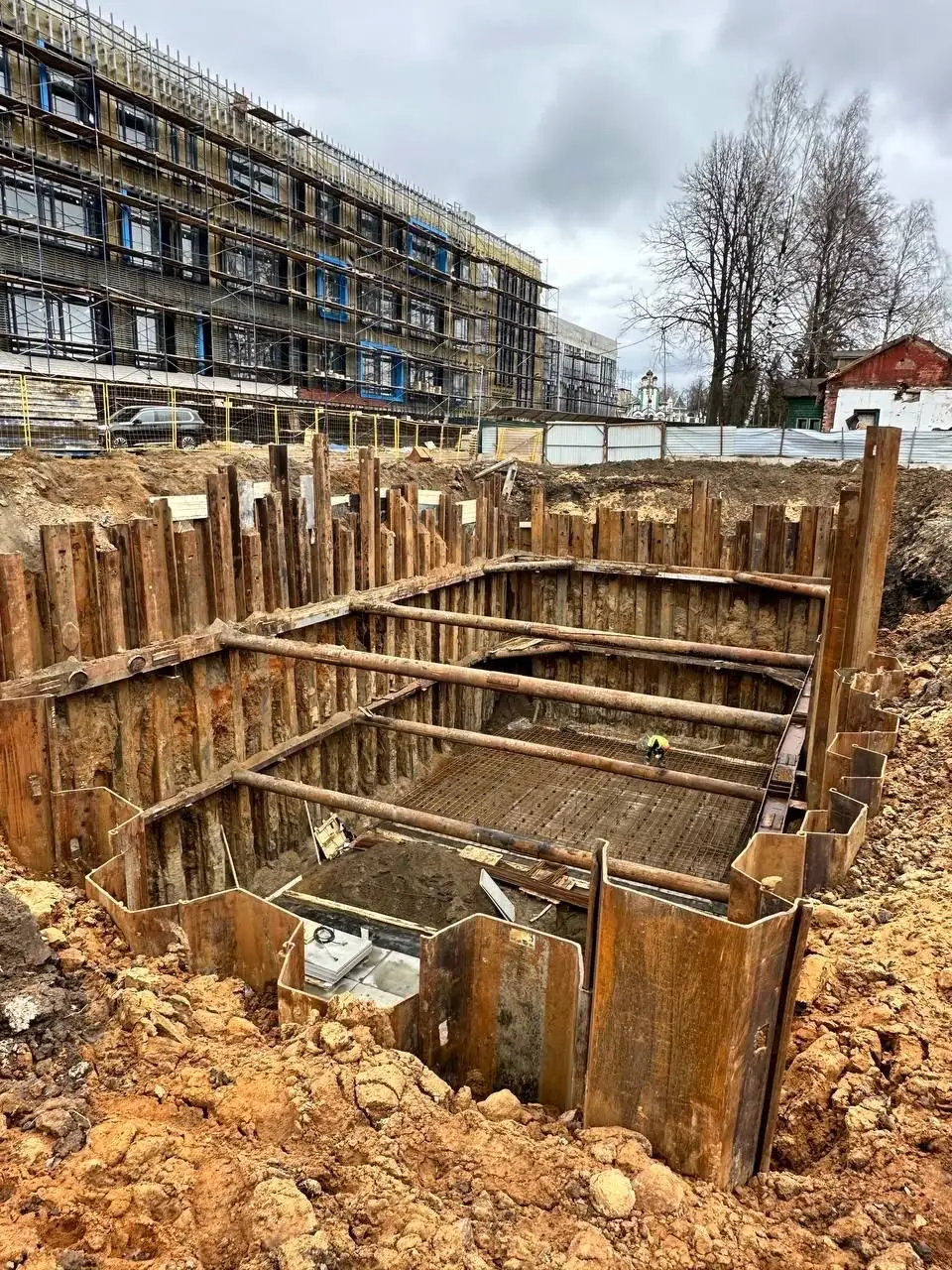

Укрепление начинается с монтажа обвязки, которая представлена в виде распределительного пояса, изготовленного из горизонтальных металлических труб или балок. Это позволяет связать шпунты в цельную конструкцию и равномерно распределить нагрузку. Если глубина не превышает 7 метров, то этой операции достаточно. В случае, если требуется укрепление из шпунтового ограждения глубиной более 7 метров, используется шпунт с распорками. Изменения в требованиях по укреплению стенок меняются следующим образом:

• Глубина 3-4 метра – достаточно выполнить шпунтовое ограждение. Из-за того, что изделия погружаются ниже дна, они не нуждаются в дополнительном усилении.
• Глубина от 6 до 7 метров – требуется обустройство стенки толщиной не менее 0,6 метра.
• Глубина более 7 метров не позволяет устанавливать стенку даже большой толщины (от 1,2 метра). Требуется устройство распорной системы из балок или труб.

Если установлена система распорок, то обеспечивается возможность одновременного возведения фундамента и стен, а кроме того, сокращается воздействие строительства на близлежащие объекты. Распорки позволяют исключить осыпание откосов стен, предотвратить проникновение на участок грунтовых вод. В результате ускоряются рабочие процессы и снижается стоимость проведения строительства.

В зависимости от глубины, может меняться количество обвязочных балок, к примеру для 18-метрового чаще всего устанавливается 5 обвязочных балок. В ходе проведения земляных работ на строительной площадке важно провести правильный выбор вариантов распорок. Он напрямую зависит как от ширины и глубины траншеи, так и от специфики грунта. Чаще всего для таких задач используются трубы из стали с диаметром 0,3-0,7 метра.

Технологии крепления труб, которые чаще всего используются:

• Установка угловых распорок – оптимальное решение для небольших объектов. Для этого используются трубы с толщиной стенки от 6 до 8 мм.

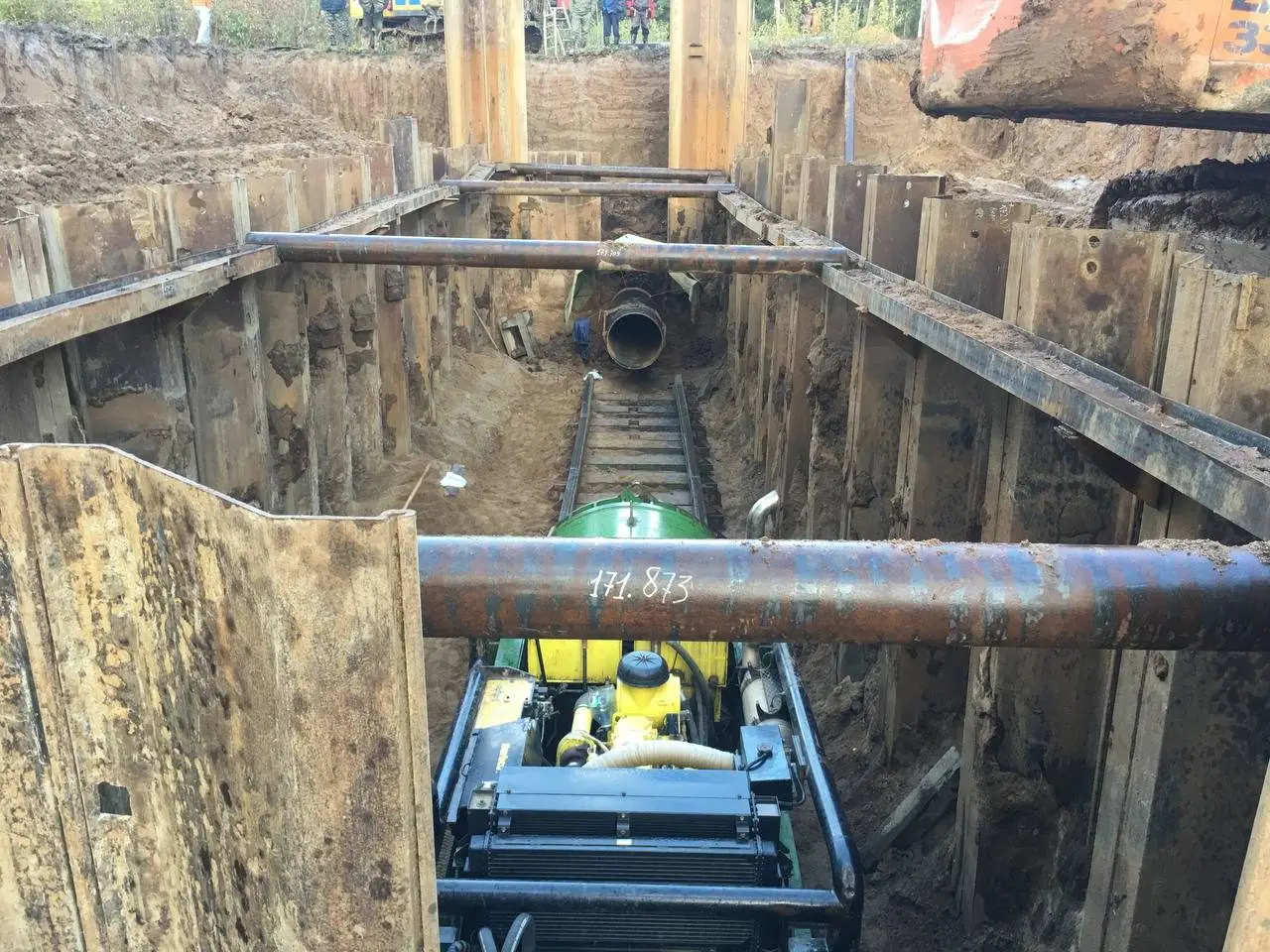

• Поперечные – подходят для больших площадей. В это случае используются трубы большой длины, что приводит к необходимости осуществлять дополнительную фиксацию с помощью опор. Главный минус такого способа – загромождение трубами, которые мешают выполнять другие операции.
• Диагональные подкосы с упором в плиту, грунт или опорные сваи. Подходит для самых больших котлованов, так как для обустройства такого типа обвязки нужна свобода движения техники.

Скрепление отдельных элементов конструкции проводится с помощью сварки. При выборе первого или второго метода происходит горизонтальная установка труб, шаг между которыми 5-6 метров с минимальным количеством распорок – 4.

Выполнение укрепления котлована

Укрепление стенок котлована с помощью шпунта, должно выполняться опытными специалистами, в строгом соответствии с требованиями проекта. Это обеспечит не только надежность конструкции из шпунта, но и исключит риск возникновения непредвиденных обстоятельств, например, обрушения стенок котлована под давлением грунта. Выполнение этих задач лучше предоставить компании, специализирующейся таких задачах.

Монтаж укрепляющих комплектов выполняются в несколько этапов:

• Подготовка – изучаются характеристики, заложенные в проекте (тип грунта, габариты и глубина выемки), выбирается подходящая укрепляющая система.
• Проектирование – рассчитываются нагрузки, разрабатывается схема расположения опор.
• Монтаж – включает установку временных распорок, монтаж шпунтов, ригелей.
• Контроль – регулярно проверяется степень нагрузки, сохранение геометрии и конфигурации элементов системы.
• Демонтаж – удаление конструкций и их вывоз со строительной площадки.

Установка и демонтаж конструкции должны выполняться в строгом соответствии с технологией. Только это обеспечит безопасность как самой конструкции, так и возводимого объекта. Критически важно учесть все нюансы не только проводимых работ, но и участка строительства: особенности грунта, сейсмическую активность и т.д. Наша компания не только выполнит качественную установку и крепление конструкции. Но и предоставит надежные материалы: шпунт, трубы, крепежные элементы.
